自動ドアの仕組みを図解｜センサー・モーター・コントローラーの役割をプロが解説

毎日何気なく通り過ぎている自動ドア。人が近づくだけでスーッと開き、通り過ぎれば静かに閉まる——あまりに自然な動きだからこそ、その裏側でどんな仕組みが動いているのか、考えたことのある方は少ないかもしれません。

しかし、自動ドアの構造を理解しておくことには実用的なメリットがあります。故障したときに「どの部品が原因か」をある程度推測できるようになり、修理業者とのやり取りもスムーズになります。不要な部品交換を避け、修理費用を抑えることにもつながります。

この記事では、自動ドアの基本構造をテキスト図解で分かりやすく解説し、6つの主要部品の役割、開閉の流れ、種類別の構造の違い、そして故障しやすい部品まで網羅します。

▶ 自動ドアの故障・修理のご相談はこちら → 24時間受付・無料見積もり

自動ドアの基本構造——全体像をテキスト図解で理解する

自動ドアは、一見シンプルに見えて、6つの主要部品が連携して動作しています。まずは全体の構造を図解で把握しましょう。

構造図（テキスト図解）

【自動ドアの内部構造（上部ユニット）】

  ┌─────────────────────────────────────────────┐
  │                無目（むめ）カバー内部            │
  │                                               │
  │   ┌──────┐    ┌──────────┐    ┌──────┐       │
  │   │センサー│───→│コントローラー│───→│モーター│       │
  │   │（検知）│    │ （制御）   │    │（駆動）│       │
  │   └──────┘    └──────────┘    └──┬───┘       │
  │                                    │           │
  │                              ┌────┘           │
  │                              ▼                 │
  │   ┌──────────────────────────────────┐       │
  │   │         駆動ベルト（タイミングベルト）    │       │
  │   │   ◯━━━━━━━━━━━━━━━━━━━━◯         │       │
  │   │ プーリー                    プーリー       │       │
  │   └──────────────────────────────────┘       │
  │              │              │                 │
  │         ┌──┘          ┌──┘                 │
  │         ▼              ▼                     │
  │   ┌─────────┐  ┌─────────┐                 │
  │   │  戸車①  │  │  戸車②  │  ← ガイドレール上を走行│
  │   └────┬────┘  └────┬────┘                 │
  └────────│─────────────│──────────────────────┘
           │             │
     ┌────┘         ┌──┘
     ▼               ▼
  ┌──────┐      ┌──────┐
  │ドア①│ ←──→ │ドア②│   ← 引き戸式の場合
  │パネル│      │パネル│
  └──────┘      └──────┘

動作の概要

1. センサーが人を検知する
2. コントローラーが信号を受け取り、モーターに指令を出す
3. モーターが回転し、ベルトを動かす
4. ベルトに接続された戸車がガイドレール上をスライドする
5. 戸車に吊り下げられたドアパネルが開閉する

この一連の動作がわずか1〜2秒で完了します。各部品が1つでも正常に機能しなければ、ドアは正しく動きません。

各部品の役割を詳しく解説

ここからは、自動ドアを構成する6つの主要部品について、それぞれの役割・仕様・故障時の症状を詳しく見ていきます。

1. センサー——人を検知する「目」

自動ドアの最前線に立つのがセンサーです。人や物体の存在を検知し、「ドアを開けろ」という信号をコントローラーに送ります。

故障時の症状: ドアが開かない、勝手に開閉する、反応が遅い、特定の位置でしか反応しない

センサーの種類や選び方について詳しくは、自動ドアのセンサーの種類と特徴を徹底比較（記事#33）をご覧ください。

2. コントローラー（制御基板）——全体を司令する「頭脳」

コントローラーは自動ドアの頭脳に当たる部品です。センサーからの信号を受け取り、ドアの開閉速度・開放時間・閉鎖速度などをすべてコントロールします。

故障時の症状: 開閉速度が不安定、設定がリセットされる、電源を入れても無反応、ドアが途中で止まる

コントローラーは設定の微調整が可能なため、故障ではなく「設定ズレ」が原因のケースも少なくありません。業者に依頼する前に、電源の再投入（OFF→10秒待機→ON）を試す価値はあります。

3. モーター——ドアを動かす「筋肉」

モーターはコントローラーの指令を受けて回転し、ベルトを介してドアを動かす駆動力の源です。

故障時の症状: 異音（ウィーン・ガリガリ）、ドアの動きが重い、発熱、完全に動かない

モーターの異音は故障の初期サインです。放置するとベルトやプーリーにも負荷がかかり、修理費用が膨らむ原因になります。

4. 駆動ベルト（タイミングベルト）——力を伝える「腕」

モーターの回転力をドアの直線運動に変換するのが駆動ベルトです。ゴム製のタイミングベルトが2つのプーリー（滑車）の間を回り、ベルトに固定された戸車を左右に動かします。

故障時の症状: キュルキュル音、開閉速度のムラ、ベルト切れによる完全停止

ベルトはゴム製のため経年劣化が避けられません。表面にひび割れが見えたら、切れる前に交換するのがベストです。

5. 戸車（ハンガーローラー）——ドアを支え走らせる「足」

戸車はガイドレールの上を転がる小さなローラーで、ドアパネルの重量を支えながらスムーズなスライドを実現します。

故障時の症状: ガタガタ音、ドアの傾き、開閉時のふらつき、レールからの脱落

戸車は消耗品の中でも特に交換頻度が高い部品です。安価な部品（1個数百円〜数千円）なので、異音が出始めたら早めの交換が経済的です。

部品ごとの交換時期については、自動ドアの部品交換時期と費用の目安（記事#30）で詳しく解説しています。

6. ドアパネル——人が目にする「顔」

ドアパネルは実際に開閉する扉そのもので、強化ガラス製が主流です。

故障時の症状: ひび割れ、ガラスの曇り（合わせガラスの場合）、建付けのズレ

ドアパネル自体は消耗しにくい部品ですが、重量があるため戸車やレールへの負担の原因になります。パネルの重量に見合った戸車を選ぶことが重要です。

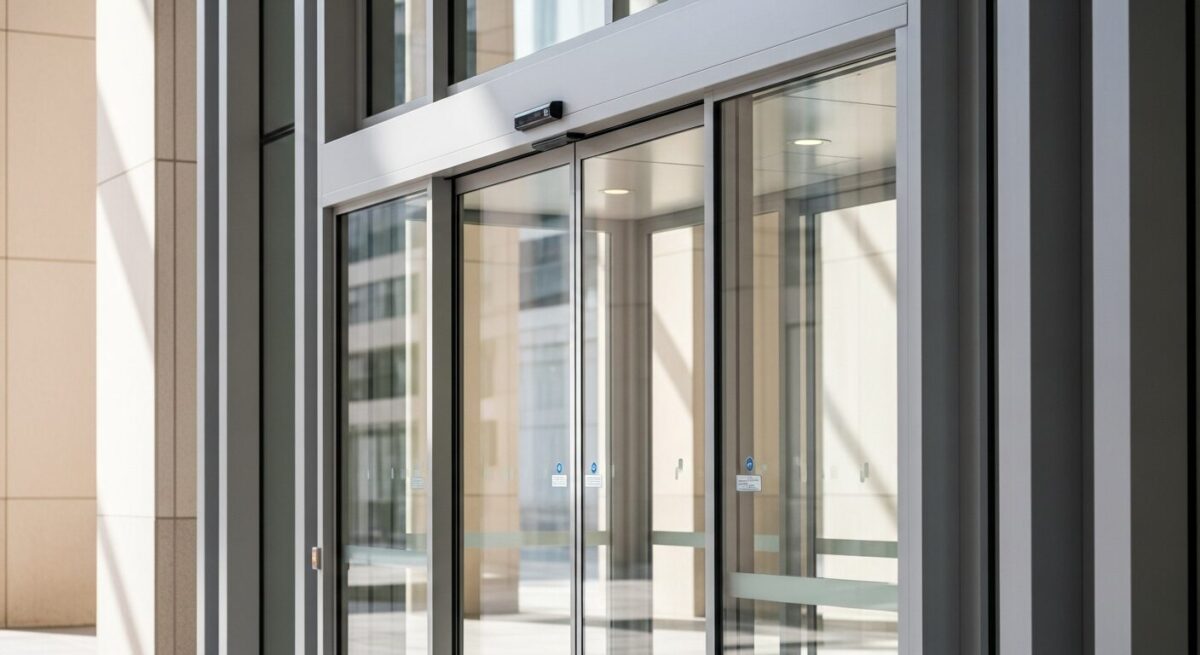

自動ドアが開閉する流れ——5ステップで完全理解

自動ドアの開閉動作を、時系列のステップ形式で解説します。各ステップで「どの部品が」「何をしているか」を把握しておくと、故障時のトラブルシューティングに役立ちます。

ステップ1：検知（センサー）

人がセンサーの検知範囲に入ると、センサーが「物体あり」の信号をコントローラーに送信します。赤外線反射式の場合、赤外線を地面に照射し、反射光の変化で人の存在を判断します。

ステップ2：判断・指令（コントローラー）

コントローラーが信号を受信すると、あらかじめ設定された開閉パターンに基づいてモーターに「開け」の指令を出します。開速度・開幅・開放保持時間はすべてコントローラーの設定値で決まります。

ステップ3：駆動（モーター → ベルト）

モーターが回転を開始し、タイミングベルトが動き出します。ベルトの歯とプーリーの歯がかみ合うことで、滑りなく正確に力が伝達されます。

ステップ4：移動（戸車 → ドアパネル）

ベルトに固定された戸車がガイドレール上をスライドし、吊り下げられたドアパネルが開方向に移動します。両引き式の場合、2枚のドアが左右対称に開きます。

ステップ5：閉鎖

センサーの検知範囲から人がいなくなると、コントローラーが設定された保持時間（通常2〜5秒）の経過後に「閉じろ」の指令を出します。モーターが逆回転し、ドアが閉まります。閉鎖中に再びセンサーが人を検知した場合は、安全のため即座に反転して開きます。

▶ 「どのステップで止まっているか」が分かれば故障原因が絞れます → 故障原因チェックリスト（記事#10）

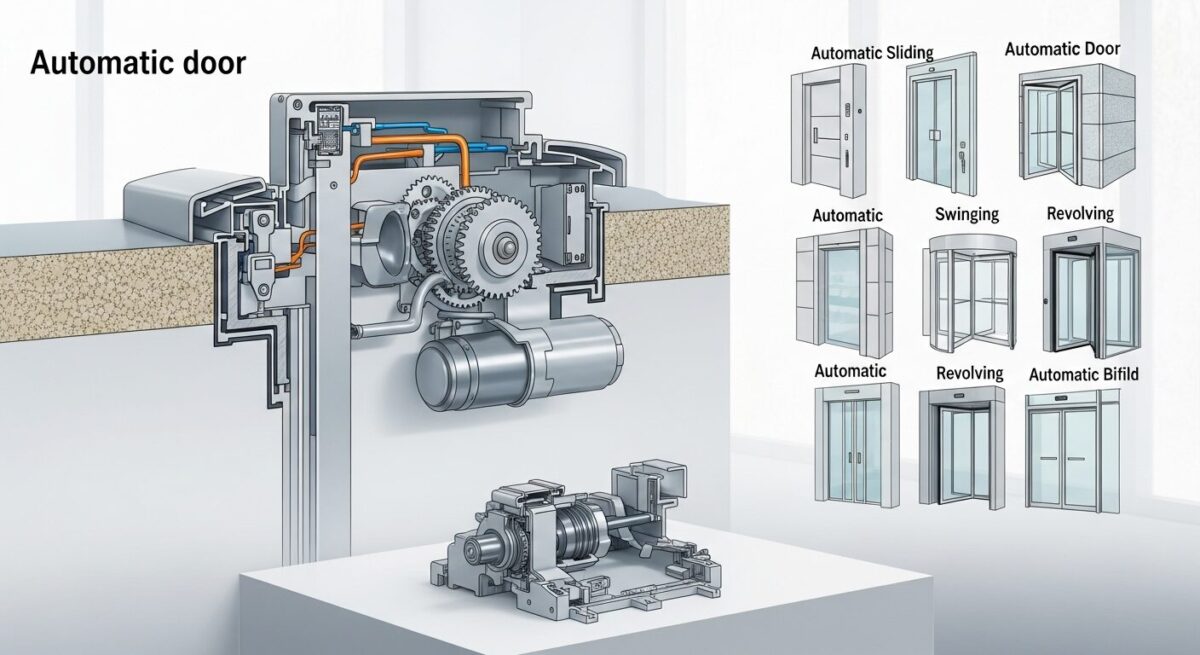

種類別の構造の違い——引き戸・開き戸・回転ドア

自動ドアにはいくつかの種類があり、基本的な仕組みは共通していますが、構造には違いがあります。

引き戸式（スライド式）

最も普及しているタイプで、コンビニ・病院・オフィスビルなどで広く使われています。

引き戸式には「片引き」（1枚が片方向にスライド）と「両引き」（2枚が左右に開く）があります。両引き式はより広い開口幅を確保でき、車いすやストレッチャーの通行が多い施設に適しています。

開き戸式（スイング式）

ヒンジ（蝶番）を支点にドアが回転して開閉するタイプです。

開き戸式はベルトではなくアーム（リンク機構）でドアを動かすため、引き戸式とは駆動部分の構造が大きく異なります。故障箇所もアーム・クローザー部分に集中する傾向があります。

回転ドア（リボルビングドア）

大型商業施設やホテルのエントランスに設置される、円筒形のドアです。

回転ドアは構造が複雑で、安全センサーの数も多くなります。メンテナンスは専門業者への依頼が必須であり、年間保守契約を結ぶのが一般的です。

故障しやすい部品ランキングTOP5

修理業者への問い合わせデータや部品の推奨交換時期をもとに、故障しやすい（交換頻度が高い）部品をランキング形式でまとめました。

注目すべきポイント：

• 1位・2位は比較的安価に交換可能。 異常を感じたら早めに対処することで、他の部品への連鎖故障を防げます
• 4位・5位は高額になりがち。 だからこそ日常的な点検と早期発見が重要です
• ベルト切れを放置してモーターに過負荷がかかると、モーターまで交換が必要になり、費用が3倍以上に膨らむケースもあります

故障の初期症状をセルフチェックする方法は、自動ドアの故障原因チェックリスト（記事#10）で詳しく解説しています。

まとめ——構造を知れば、故障時にも冷静に対処できる

自動ドアはセンサー → コントローラー → モーター → ベルト → 戸車 → ドアパネルという6つの部品が連携して動作するシステムです。

この記事のポイント：

• 6つの主要部品にはそれぞれ明確な役割があり、1つでも異常があるとドア全体の動作に影響する
• 開閉の流れを5ステップで理解しておけば、故障時に「どの段階で止まっているか」から原因を推測できる
• 引き戸・開き戸・回転ドアで構造は異なるが、基本原理（検知→制御→駆動→移動）は共通
• 故障しやすいのはセンサーと戸車。この2つの早期交換がトータルコストを抑えるカギ

自動ドアの仕組みを理解しておくことは、修理業者に「何が起きているか」を正確に伝え、適正な見積もりを得るための第一歩です。

▶ 自動ドアの修理・点検のご相談はこちら → 24時間受付・全国対応・無料見積もり

よくある質問（FAQ）

Q1. 自動ドアは電気が止まったら開けられないのですか？

いいえ。ほとんどの自動ドアには手動切替スイッチが付いており、停電時は手動で開閉できます。切替スイッチの位置は、無目カバーの端やドア横の壁面に設置されていることが多いです。引き戸式の場合は、手動に切り替えれば普通の引き戸として使えます。

Q2. 自動ドアの「無目（むめ）」とは何ですか？

無目とは、ドアの上部に設置された横長のカバー（ボックス）のことです。自動ドアの駆動装置一式——センサー・コントローラー・モーター・ベルト・ガイドレール——がすべてこの中に収納されています。「エンジン部分」と呼ぶ業者もいます。幅はドア幅と同程度、奥行きは15〜25cm程度です。

Q3. 自動ドアの構造は自分で確認できますか？

無目カバーはネジで固定されているだけなので、物理的には取り外し可能です。ただし、感電や部品の破損リスクがあるため、専門知識のない方が開けることは推奨しません。異音や不具合がある場合は、修理業者に点検を依頼するのが安全です。点検費用の相場は5,000〜15,000円程度で、見積もりは無料という業者が大半です。
